Auto CAD 等分與等距指令

等分:DIVIDE

將選取的圖元物件等分為相等長度的指定數目,此功能並非真的將圖元物件切斷,僅是放置一個識別的點在指定的位置

等距:MEASURE

從所選取物件的一個端點劃分出相等的長度

等分或等距的起點:

  • 線、開放聚合線
    • 起點是最接近選取點的端點
  • 封閉式聚合線
    • 聚合線的起點
    • 從中心點相當於目前鎖點角度的角度開始。例如,如果鎖點角度是 0,圓線段從三點鐘方向開始,並沿著逆時鐘方向繼續。
  • 等分後無法立即看到結果,您可以使用「點型式」來看到點的位置
    • 格式 / 點型式
  • 當您需要使用鎖點功能時,您可以選擇使用image來進行鎖點

Auto CAD 拉伸與調整長度指令

拉伸:STRETCH,S

利用框選來定義拉伸範圍,將物件的外形進行位置的移動

  • 使用框選(由右至左)的選取方式,才會進行拉伸的動作
  • 框選時可以使用多邊形框選(WP)
  • 物件拉伸時,應開啟極座標追蹤或正交

範例:

拉伸牆面的位置

===========================

調整長度:LENGTHEN

調整圖元物件的大小,沿著一個方向伸長或縮短,可以調整線段的長度與弧線的夾角

  • 參數
    • 差值:DE
      • 長度差值
      • 角度:A
    • 百分比:P
    • 總長度:T
      • 角度:A
    • 動態:DY
  • 調整的方向是以選取點的最近端點處開始調整

Auto CAD 圓角與倒角

圓角:FILLET,F

利用平滑的圓弧接合並相切於兩個圖元或物件

  • 參數
    • 退回:U
    • 聚合線:P
      • 將所有聚合線的端點執行同時進行圓角動作,產生的圓角是是聚合線的一部份
    • 半徑:R
    • 修剪:T
      • 修剪:T(預設)
      • 不修剪:N
    • 多重:M
  • 先設定圓角的半徑值,再點選兩圖元或物件進行圓角的動作
  • 半徑值設為0時,會建立一個相交的尖角
  • 按下SHIFT鍵,再點選兩個圖元或物件,可以忽略目前圓角半徑設定值,形成半徑為0的銳角
  • 兩個要執行圓角的圖元或物件在同一圖層時,圓角亦會在相同的圖層;若分別為不同的圖層時,則圓角會在「目前圖層」
  • 聚合線無法與線或弧做圓角,需先將聚合線炸開,待完成圓角後再利用PEDIT結合成聚合線

===========================

倒角:CHAMFER、CHA

利用斜線來接合兩個圖元或物件

  • 參數
    • 退回:U
    • 聚合線:P
      • 將所有聚合線的端點執行同時進行倒角動作,產生的圓角是是聚合線的一部份
    • 距離:D
      • 指定兩圖元或物件倒角的斜線距離
    • 角度:A
      • 指定一個距離與一個角度產生倒角
    • 修剪:T
      • 修剪:T(預設)
      • 不修剪:N
    • 方式:E
    • 多重:M
  • 先設定倒角的距離,再點選兩圖元或物件進行倒角的動作
  • 距離1的設定值,是指第一條被點選的線的倒角距離;距離2的設定值,是指第二條被點選的線的倒角距離
  • 兩個倒角距離值設為0時,會建立一個相交的銳角
  • 按下SHIFT鍵,再點選兩個圖元或物件,可以忽略目前倒角設定的距離值,形成尖角
  • 兩個要執行倒角的圖元或物件在同一圖層時,倒角亦會在相同的圖層;若分別為不同的圖層時,則倒角會在「目前圖層」

Auto CAD 切斷指令

切斷:BREAK,BR

利用兩個切斷點,將單一物件分成兩個獨立的物件,中間有間隙

切斷於點:BREAK,BR

  • 參數
    • 第一截斷點:F
      • 利用鎖點或是直接點選位置來定義截斷的點
    • 第二截斷點
      • 利用鎖點或是直接點選位置來定義截斷的點
  • 操作第二截斷點時,若按下@鍵,可以使用第一點位置當做第二點,亦就是「切斷於點」的功能

Auto CAD 接合指令

接合:JOIN,J

將性質相同的獨立圖元或物件,結合為一個物件。可用於聚合線、線段、弧、橢圓弧、雲形線。

  • 兩條有間隙的線段接合成一條線段
    • 在同一條線上
    • 可重疊
  • 兩條有間隙的弧形接合成一條弧形
    • 在同一個圓的路徑上
    • 可重疊
  • 兩條有間隙的橢圓接合成一個橢圓
    • 在同一個橢圓的路徑上
  • 一 條線段和一條開放的聚合線接合成一條聚合線
    • 限來源物件是聚合線
    • 不可重疊
  • 選項
    • 關閉:L
      • 來源物件是弧時,此選項可以將弧變成圓
      • 來源物件是橢圓弧時,此選項可以將弧變成橢圓
      • 接合時是以逆時針方向延伸接合另一個弧或橢圓弧

Auto CAD 修剪與延伸指令

修剪:TRIM,TR

將圖元藉由幾何物件剪短到邊緣

延伸:EXTEND,EX

將圖元藉由幾何物件調長到邊緣

  • 參數
    • 選取邊緣物件
      • 若未選取任何邊緣物件,直接按下ENTER鍵表示所有的物件皆是修剪或延伸的邊緣
  • 選項
    • 籬選:F
    • 框選:C
    • 投影:P
    • 邊緣:E
      • 延伸:E
      • 不延伸:N(預設)
    • 刪除:R
    • 退回:U
  • 修剪和延伸邊緣的物件,可以是線、聚合線、雲形線、建構線、射線、弧、圓、橢圓、圖塊、文字、面域
  • 當操作修剪功能時,按住SHIFT鍵並選取圖元或物件,可以將修剪變為延伸
  • 當操作延伸功能時,按住SHIFT鍵並選取圖元或物件,可以將延伸變為修剪
  • 操作修剪功能時,兩條邊緣物件可以不需要相交,利用邊綠選項的延伸將邊緣線段延伸到兩線段的延伸交點

Auto CAD 比例指令

比例:SCALE,SC

利用比例指令可以將圖元或物件依指定的比例做放大或縮小的改變。您可以使用掣點來進行比例的動作。

  • 參數
    • 指定基準點
  • 選項
    • 比例係數
    • 複製:C
    • 參考:R



  • 比例係數<1,圖元或物件會被縮小
  • 比例係數>1,圖元或物件會被放大
  • 預設比例係數會使用上次的設定
  • 使用參考的選項來定義參考尺寸的比例,會比計算舊與新的距離更快快

Auto CAD 陣列指令

陣列:ARRAY,AR

將原始的圖元或物件,以矩形或環形的方式,做固定距離或每隔角度的複製排列。

矩形陣列

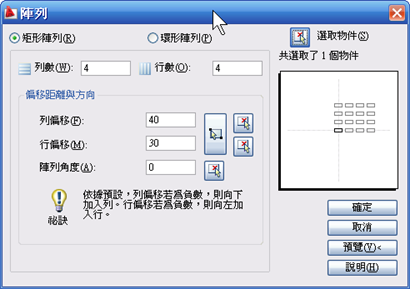

對話視窗的操作說明:


選取物件:選取要進行陣列的圖元或物件

列數:Y軸的複製數量

行數:X軸的複製數量

列偏移:Y軸方向的偏移距離

行偏移:X軸方向的偏移距離

陣列角度:將陣列後的排列旋轉一定的角度(如下圖)


===========================

環形陣列

預設勾選此項目

對話視窗的操作說明:


選取物件:選取要進行陣列的圖元或物件

中心點:指定環形陣列的旋轉基準點

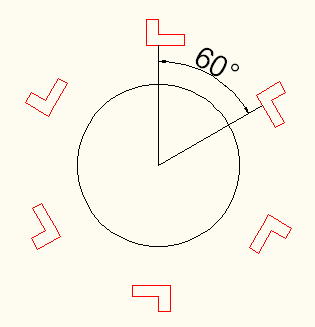

方式和值:環形陣列的複製與排列方式(三種)

A:(在300°內平均分配排列6個圖元)

B:(每60°角排列1個圖元,共6個圖元)

C:(在300°內平均每60°排列1個圖元)

複製並旋轉物件(不勾選)


Auto CAD 偏移指令

偏移:OFFSET,O

依據指定的偏移值,在原始物件的平行相對位置再複製一個選取的圖元或物件。

  • 參數
    • 偏移距離
    • 通過:T
    • 刪除:E
      • 預設:否
    • 圖層:L
      • 預設:來源(原始物件的所在圖層)
  • 選項
    • 偏移側:指定偏移的方向是在圖元或物件的左右側或內外側
    • 多重:M
      • 偏移產生的圖元或物件會成為下一個偏移的原始物件
  • 先指定偏移的值或位置,再進行偏移的動作
  • 偏移距離可以指定兩個點來定義偏移距離
  • 執行偏移時,預設為上一次的偏移距離
  • 被偏移的物件,會自動保留來源物件的顏色、圖層、線型,除非把圖層選項改成「目前的」
  • 圓的偏移如果大過圓的半徑,將無法往內偏移
  • 偏移的指令可持續進行,直到按下ENTER鍵或ESC鍵才會結束

Auto CAD 鏡射指令

鏡射:MIRROR,MI

依據所定義的鏡射線位置,將被選取的圖元或物件做對稱且反向的複製或移動,您可以使用掣點來進行鏡射圖元的動作。

  • 參數
    • 指定鏡射線
  • 選項
    • 是:Y
      • 將來源物件刪除
    • 否:N(預設)
      • 不將來源物件刪除

文字的鏡射可以藉由系統變數MIRRTEXT來指定是否執行文字的反轉。

  • MIRRTEST:0(預設)
    • 文字在執行鏡射指令後,並未做反轉的動作
  • MIRRTEST:1
    • 文字在執行鏡射指令後,同時做反轉的動作

Auto CAD 旋轉指令

旋轉:ROTATE,R

用來將圖元或物件進行旋轉一個角度值,或者定義參考角度來旋轉,您可以使用掣點來進行旋轉圖元的動作。

  • 參數
    • 基準點
  • 選項
    • 旋轉角度
    • 複製:C
    • 參考:R
  • 旋轉指令的複製選項可以再複製一個圖元或物件
  • 選取的物件會延著基準點做旋轉
  • 可以配合極座標做快速旋轉
  • 參考選項可以參照目前物件的角度,並改變到新的角度

範例:

旋轉螢幕到指定角度

旋轉並複製椅子

Auto CAD 複製指令

複製:COPY,CO

用來將既有的物件,以複製方式建立新的物件,您可以使用掣點來進行複製圖元的動作。

  • 參數
    • 基準點
      • 以鎖點來定義要複製圖元或物件的基準位置點,做為新位置的參考基準點
    • 位移:D
      • 以原點(0,0)為基準
    • 模式:O
      • 單一:S
      • 多重:M

範例:

複製螺絲到指定位置

Auto CAD 移動指令

移動:MOVE,M

用來改變圖元的位置,您可以使用掣點來進行移動圖元的動作

  • 參數
    • 基準點
      • 以鎖點來定義要移動的基準位置點
    • 位移:D
      • 以原點(0,0)為基準

範例:

移動沙發到指定位置

Auto CAD 選取圖元的方式

當編修圖元或物件時,您需要使用到選取的動作。選取的動作可以在執行適當指令之前或之後進行。

被選取的物件會顯示高亮度的虛線;如果你是在執行指令之前即選取,則被選取的圖元或物件會有藍色方形的掣點被顯示出來。

  • 未進行執行指令之前的選取動作,會啟用掣點功能
  • 掣點是用來做物件編輯用,配合右鍵快速選單功能可以做更多的物件編輯
  • 預設編輯動作為移動或者拉伸
  • 掣點被選取時,會由藍色轉為紅色

☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
當執行修改指令而需要選取的動作時,記得在選取圖元或物件結束後,接著按一下ENTER鍵以確定結束選取的動作。
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

選取方向的分別:

  • 窗選
    • 由左往右:選取框的左上或左下角處按一下,移動滑鼠到右下或右上角處按一下,形成一選取範圍
    • 選取範圍產生的選取框為實線,預設選取範圍為淡藍色
    • 完全在選取框內的圖元或物件,才會被選取
  • 框選
    • 由右往左:選取框的右上或右下角處按一下,移動滑鼠到左下或左上角處按一下,形成一選取範圍
    • 選取範圍產生的選取框為虛線,預設選取範圍為淡綠色
    • 只要是被選取框碰到的圖元或物件,都會被選取

常用選取物件的選項

  • 多邊形窗選:(鍵盤輸入WP)
  • 多邊形框選:(鍵盤輸入CP)
  • 籬選:(鍵盤輸入F)
  • 全部:(鍵盤輸入ALL)
  • 上一個:(鍵盤輸入L)
  • 前一個:(鍵盤輸入P)
  • 加入:(鍵盤輸入A)
  • 移除:(鍵盤輸入R)

選取物件時,上述選項未顯示出來,如果你輸入錯誤的選項簡碼,即會出現如下可支援的選項

選取物件: Y
*無效的選取*
應有一個點或
窗選(W)/上一個(L)/框選(C)/方塊(BOX)/全部(ALL)/籬選(F)/多邊形窗選(WP)/多邊形框選(CP)/群組(G)/加入(A)/移除(R)/多重(M)/前一個(P)/退回(U)/自動(AU)/單一(SI)/子物件(SU)/物件

選取物件時,若要增加選取到選集中,可以加按SHIFT鍵,再選取圖元;若要減少選取,亦可加按SHIFT鍵,再點選不要選取的圖元。
