Auto CAD 填充線

Auto CAD 幾何公差

  • 註解 / 標註:image


  • 幾何公差
    • 幾何公差將展示特徵的形狀、輪廓、方位、位置與切削度的允許偏差。可在特徵控制框中加入幾何公差。這些框包含了單一標註的所有公差資訊。


  • 投影公差
    • 投影公差是附加的位置性公差,可以使公差更有針對性。例如,投影公差控制內嵌零件的互垂公差區。
    • 投影公差的符號 (image ) 以高度值開頭,指定最小投影公差區。投影公差區的高度與符號出現在特徵控制框下方的框中,如以下圖解所示。


  • 複合公差
    • 複合公差為具有相同幾何特性的特徵,或有不同基準要求的特徵指定兩個公差。一個公差與特徵的樣式相關,而另一個公差與樣式內的每一個特徵相關。
    • 複合公差可以指定孔樣式的直徑與每個個別孔的直徑,如下列圖解所示。


    • 在圖面中加入複合公差時,您可指定特徵控制框的第一行,然後為特徵控制框的第二行選擇相同的幾何特性符號。幾何符號框格會在這兩行上延伸。然後您可以建立公差符號的第二行。

Auto CAD 標註型式

標註 / 標註:image


  • 型式名稱前的圖示image 指示此型式為可註解。
    • 當您將註解加入至圖面時,可以打開這些物件的「可註解」性質。這些可註解物件根據目前的註解比例設定調整比例,並以正確的大小自動顯示
    • 可註解物件以圖紙高度定義,並以按照註解比例決定的大小顯示。

  • 按下「修改」鈕,進行標註型式的修改


  • _| 線 |_
    • image


    • image


    • image


    •  image


    • image


    • image


    • image


  • _| 符號與箭頭 |_
    • image


  • _| 填入 |_
    • image


    • image


    • image

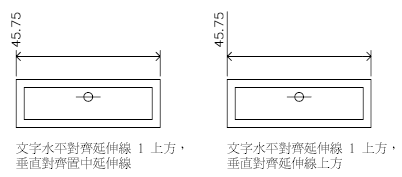

  • 依據「文字」頁籤上的文字位置、水平設定image ,以及是否選取「填入」頁籤上的「在延伸線之間繪製標註線」選項,image您可以繪製數個不同的直徑標註。


  • image
    • 當您將註解加入至圖面時,可以打開這些物件的「可註解」性質。這些可註解物件根據目前的註解比例設定調整比例,並以正確的大小自動顯示
    • 可註解物件以圖紙高度定義,並以按照註解比例決定的大小顯示。

  • _| 文字 |_
    •  image

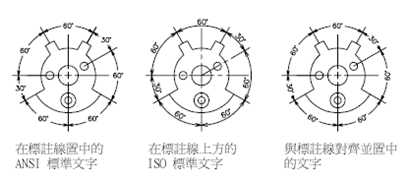

  • 在 ANSI 標準中,置中的文字通常分割標註線。在 ISO 標準中,文字通常放在標註線上方或外側。例如,ISO 標準允許角度標註文字以所示的任何方式出現。


  • _| 主要單位|_

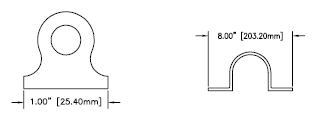

  • _| 對照單位 |_


  • _| 公差|_
    • image


    • image


Auto CAD 尺寸標註

標註是將測量註解加入圖面的過程。在您建立尺寸標註時,請將尺寸標註放在專屬的標註圖層中。

尺寸標註的類型


  • 線性標註


  • 基線式標註/連續式標註


  • 傾斜式標註


標註的組件

  • 標註文字是一個字串,通常指出測量值。文字還可以包括字首、字尾與公差。
  • 標註線指出標註的方向與範圍。就角度標註而言,標註線是一條弧。
  • 箭頭亦稱終止符號,顯示在標註線的兩端。您可以為箭頭或短斜線記號指定不同的大小與造型。
  • 延伸線亦稱投影線或已知線,從特徵延伸至標註線。


中心線與標記

  • 中心點標記是標記圓或弧之中心點的小十字。
  • 中心線是標記圓或弧之中心點的切斷線。
